    今天我司小羅就與大家分享一下自動影像測量儀與手動影像測量儀的區別。

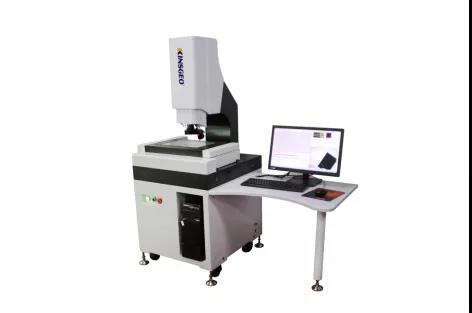

自動影像測量儀

       說到手動影像測量儀的時候大家第一印象就是2次元，而說到2次元又會有一個升級版2.5次元。遇到過很多客戶都認為2.5次元肯定比2次元更高級一些，自然而然就把2.5次元當成是自動影像測量儀，那3次元豈不是比2.5次元更高級的影像測量儀了？

       NoNoNo！在我們儀器生產商的眼里，2次元到2.5次元到3次元這幾個升級并不是機器從手動二次元到自動二次元到更智能二次元的一個升級。他是一個空間坐標變化的升級，我們把2次元歸納為一個X軸和一個Y軸組成的平面，所有測量點線圓都在這個平面里面，當我們把樣品點線圓在這個平面里描繪出來之后，再進行尺寸的計算。

2D坐標示意圖

升級到2.5次元后，是在2次元由X軸Y軸組成平面的基礎上增加一個高度軸Z軸，這個Z軸的用處是記錄一個點或一個面，與坐標原點計算他們相互距離，或者多個點之間的相互距離，或者將多個點組成一個平面來判定他的平面度。再復雜一點可以構成圓錐，圓柱，方體等規則的立體圖形。

2.5D坐標示意圖

升級到3次元那是怎么樣的呢？我們一定聽過一個叫3D曲面的東西，3D曲面在生活中應用的最多的就是我們現在用的智能手機玻璃蓋板，以前我們手機貼鋼化膜很簡單，尺寸一樣就行，而現在的手機貼上鋼化膜之后會發現邊緣會有一部分沒有覆蓋住，這一部分就是3D曲面，如果我們要構造這個曲面就必須用到3次元了，這個曲面的構成可以看做是多排弧組成的曲面也可以看成多排直線組成的曲面，3次元可以判定這個曲面是不是規則的，尺寸是不是對的。2次元和2.5次元的軟件是構造不出這個曲面的。

3D坐標示意圖

上述的次元了解了，下面談?wù)勈謩佑跋駵y量儀和自動影像測量儀的區別。

       自動影像測量儀具有高度智能與自動化的特點，高速運行時的精度能達到微米級，這靠的是他的機臺精度與軟件的數控精度，軟件與機臺的緊密結合，軟件下達指令機臺能夠精確到達。

       自動影像測量儀可以自主的輕松的學會操作員的所有實操過程，結合其自動對焦和區域框選，目標掃描，邊緣提取，去除雜點的模糊運算實現人工智能，可自動修正由工件差異和走位差別導致的偏移實現精準選點，同時具備伺服電機，柔和起停，電子鎖定，同步讀數等基本功能，亦可設置樣品各個尺寸公差，超差尺寸標紅或報警，樣品合格與否一目了然，邊運行邊計算結果。

       自動影像測量儀在測量A.B兩點距離時，鼠標點到A.B兩點位置后，構造距離就能出來結果，并顯示圖形供校驗，圖影同步，即使是初學者測量兩點之間的距離也只需要數秒時間。而手動影像測量儀則不同，在測量A.B兩點距離的操作是：先搖X軸和Y軸方向手柄走位，眼睛要時刻注意軟件中的圖像，對新樣品不熟悉的找到A點就需要幾十秒的時間，找到之后點取A點，然后相同的方式找到B點，再進行構造距離，整個過程就需要大約一分鐘時間。

手動影像測量儀

    自動影像測量儀更人性化，工作效率更高。

    自動影像測量儀可以通過樣品實測，圖紙計算，CNC數據導入等方式建立CNC坐標數據，由儀器自動走向一個一個的目標點，完成各種測量操作，從而節省人力，提高效率。數十倍于手動影像測量儀的工作效率，操作人員輕松高效。從而使操作人員從疲勞的精確目視定位、頻繁選點、重復走位、功能切換等單調操作和日益繁重的待測任務中解脫出來，成百倍地提高工件批測效率，滿足工業抽檢與大批量檢測需要。手動影像測量儀在進行同一工件的批量檢測時，需要人工逐一手搖定位，有時一天得搖上數萬計的圈數，仍然只能完成數十個復雜工件的有限測量，工作效率低下。

自動影像測量儀批量測試結果示意圖
